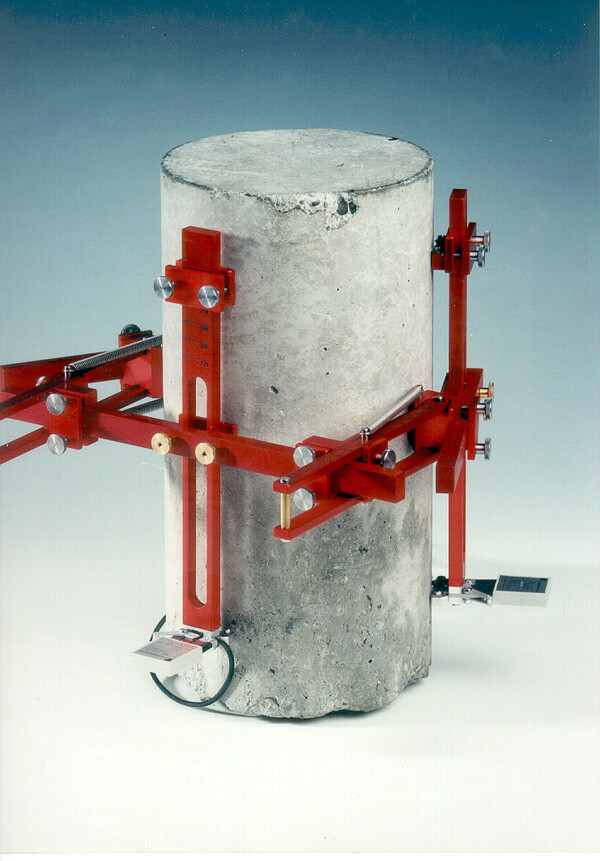

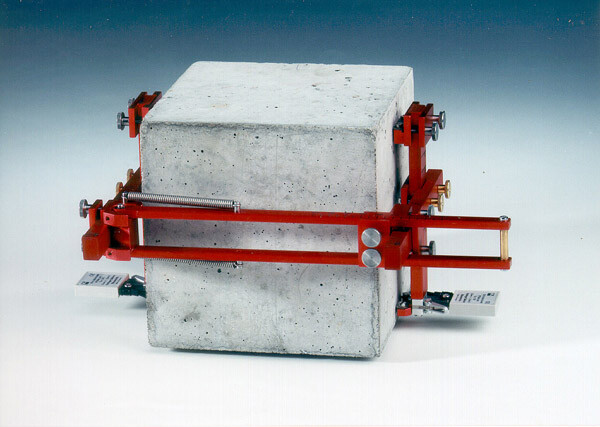

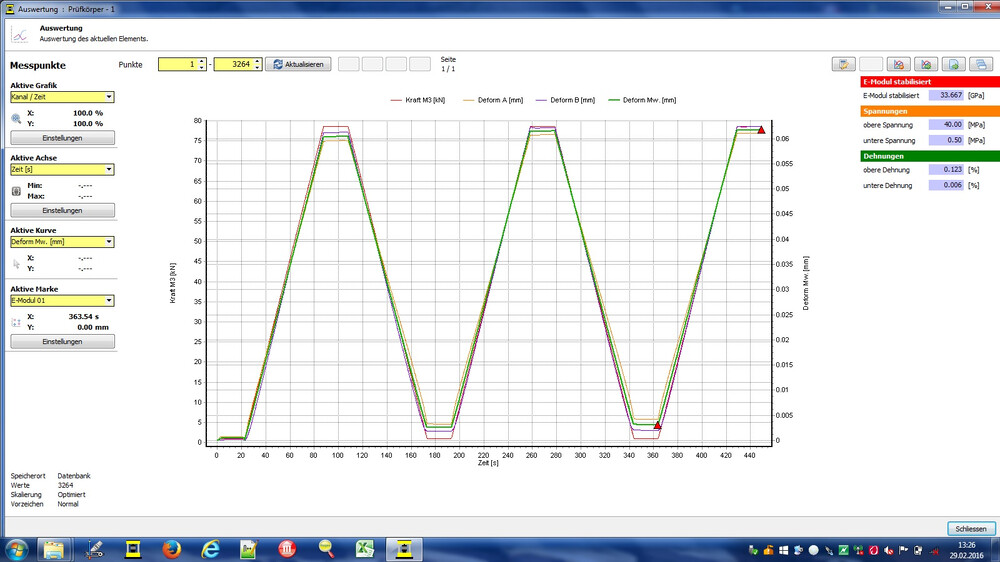

Elektronikus extenzométer LD-DD1-2

  • betonprizmák vagy hengerek 2 szemben lévő felületi vonalánál bekövetkező átlagos hosszváltozás rögzítéséhez
  • alkalmas a DIN 1048 szerinti rugalmassági modulus meghatározására betonhengereken, fúrómagokon és prizmákon
  • tokkal és csatlakozókábellel

Használat:

  • Készítse elő az extenzométert a mérőrúd felerősítésével a vizsgálandó mintadarabnak megfelelően.
  • a próbadarab tömege (élhossz vagy átmérő) a mérőrúdra erősített skála segítségével állítható be, akárcsak az L0 mérési hossz
  • a nyúlásmérőt ezután a próbadarabhoz kell rögzíteni, ami lehetővé teszi, hogy a nyúlásmérőt a vizsgálógépbe helyezett próbadarabhoz lehessen rögzíteni és onnan eltávolítani.
  • miután az extenzométert pontosan beállítottuk, a reteszelő karokat ki kell fordítani, hogy a mérőnyelvek szabadok legyenek
  • az elektronikán el kell végezni a nullpontbeállítást, és a mintadarabot a vonatkozó szabványnak megfelelően meg kell terhelni.
  • A sérülések elkerülése érdekében a próbadarabot nem szabad addig terhelni, amíg az el nem törik, amikor az extenzométert a helyére szorítják.

Ajánlatkérés

Elektronikus extenzométer LD-DD1-2

Berendezés keresztirányú és nyúlásméréshez LD-GTX-2:

  • 2 db LVDT GTX-500 mérőszonda nyomórugóval
  • 2 mérőerősítő - S7 / PV 5031
  • Középérték modul (A, B (A+B):2) - ME 5035
  • Mágneses állvány a nyomólapok közötti pozícionáláshoz
  • 19"-os kiegészítő állvány - RC 5200, 3U

Nyúlásmérő és ellenőrző berendezések:
85-150 mm-es hengerek átlagos hosszirányú és/vagy keresztirányú alakváltozásának meghatározására * 85-150 mm-es hengereken.

  • 3 mágneses állvány az elmozdulásmérő szenzorok tartására (3 x 120°)
  • 3 elmozdulásmérő (2) GTX
  • 3 S7 / PV 5031 7TE mérőerősítő
  • Távválasztó kapcsoló US 5020 6TE
  • Középérték modul ME 5036 6TE

Vizsgálati előkészítés

  • A próbadarabot az alsó nyomólap közepére kell igazítani.
  • Nyújtsa ki a gép dugattyúját a súrlódási pontig.
  • Helyezze be a mágneses állványokat és állítsa be az elmozdulásérzékelőket.
  • Végezze el a nullpontbeállítást az elektronikán keresztül, és indítsa el a vizsgálatot.

A vizsgálat leírása

  • Mérőgyűrű a végálláskapcsolók rögzítéséhez (3 x 120°)
  • 3 elmozdulásérzékelő (Q) GTX

A vizsgálat előkészítése

  • Igazítsa a próbadarabot és a mérőgyűrűt az alsó nyomólap közepére.
  • Rögzítse a mérőgyűrűt a próbadarabhoz a 3 görbecsavar segítségével. A görbecsavarokba rugóelemeket építettek be, hogy a próbadarab minden irányban nyújtható legyen.
  • Állítsa be az elmozdulásérzékelőt



  • 3 mágneses állvány és 1 mérőgyűrű
  • 6 elmozdulásjeladó (2) +(Q) GTX
  • 6 méréserősítő S7 / PV 5031 7TE 7TE
  • 2 tartományválasztó kapcsoló US 5020 6TE
  • 2 középérték-modul ME 5036 6TE
  • Rúdkészlet (= 2 db)
  • MV 5017 méréserősítő
  • MV 5017 méréserősítő
  • Méréserősítő DMAX 20-2.2
