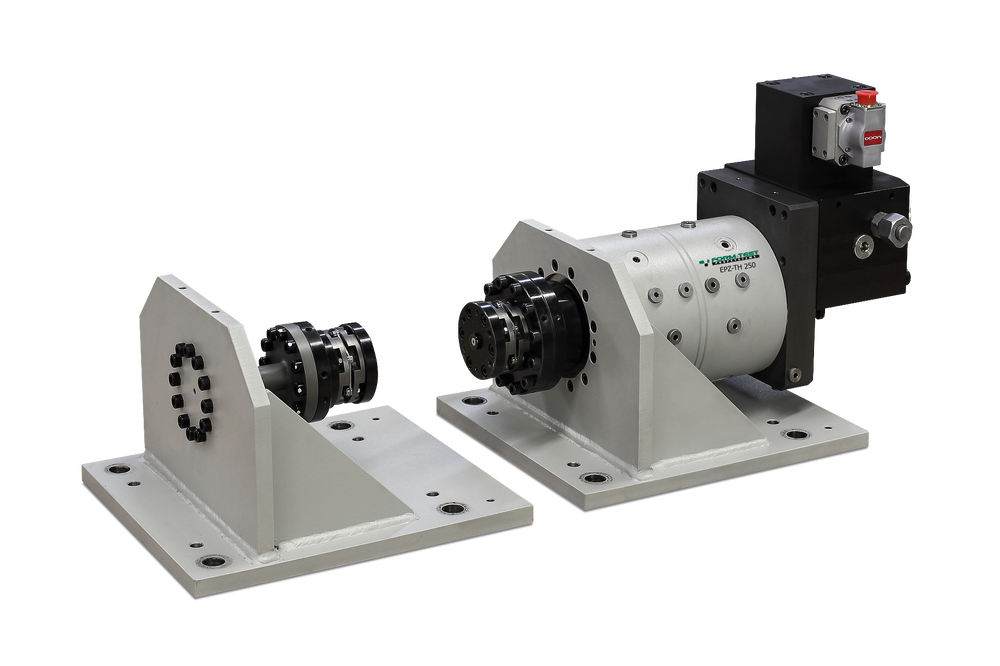

EPZ-TH 250 torziós teszthenger

Alkalmazás:

Próbatestek meghatározott torziós terheléséhez
Az alkalmazástól függően nagy pontosságú statikus, dinamikus anyag- és alkatrészvizsgálatokhoz önálló meghajtóként vagy vizsgálati kerettel vagy rögzítőlemezzel ellátott szögtartóval kombinálva.
Maximális követési pontosság nagyon finoman állítható nyomatékokkal és forgási szögekkel
Különösen alkalmas a vizsgálati frekvenciák, oldalirányú erők, hajlítónyomatékok és sebességek tekintetében támasztott magas követelmények teljesítésére.

Jellemzők:

A hajtómű a forgólapát elvének megfelelően holtjátékmentesen működik
Nagy teljesítménysűrűség
Hidrosztatikus csapágyazás
Nincs stick-slip hatás a változó nyomatékok/forgási szögek melletti működés során
A csúszófelületeket egy nyomás alatt lévő olajfilm választja el egymástól a súrlódás és a kopás kiküszöbölése érdekében már a vizsgálat megkezdése előtt is
A tengelyt érő nagy radiális és axiális terhelésekhez tervezték
A csapágyak és egyéb mozgó alkatrészek speciális műanyag bevonattal vannak ellátva a túlterhelés elleni védelem érdekében
A hajtómű nyomásfüggő szivárgó olajmennyiség-áramlással rendelkezik, amelyet le kell ereszteni.

Szerelési lehetőségek:

Egyoldali ház, rögzítőmenettel a homlokoldalon
Hengeres tengelyvég zsugorítótárcsa vagy szorítókészlet számára
EPZ vizsgálati hengerre rögzíthető, mint húzó/csavaró vizsgálati henger (EPZ-HT)

Méret:

250 - 32000 Nm között választható névleges nyomaték
Forgási szög ± 50°
Rendszernyomás 280 bar
Különleges méretek / különleges hengerek kérésre!
