Videós extenzométer

Alkalmazási terület

• fém
• Műanyagok és szálas anyagok
• kerámia
• fa
• beton

Ha egy szerkezet már látható a felületen, nincs szükség további jelölések alkalmazására, ami jelentősen megkönnyíti a használatot. Az extenzométerhez tartozó szoftver elemzi a rögzített képeket, és az adatokat deformációvá vagy alakváltozássá alakítja, majd analóg vagy digitális jelként továbbítja a vezérlő rendszer felé. Az analóg jel különösen alkalmas régebbi vizsgálati rendszerek bővítésére is.

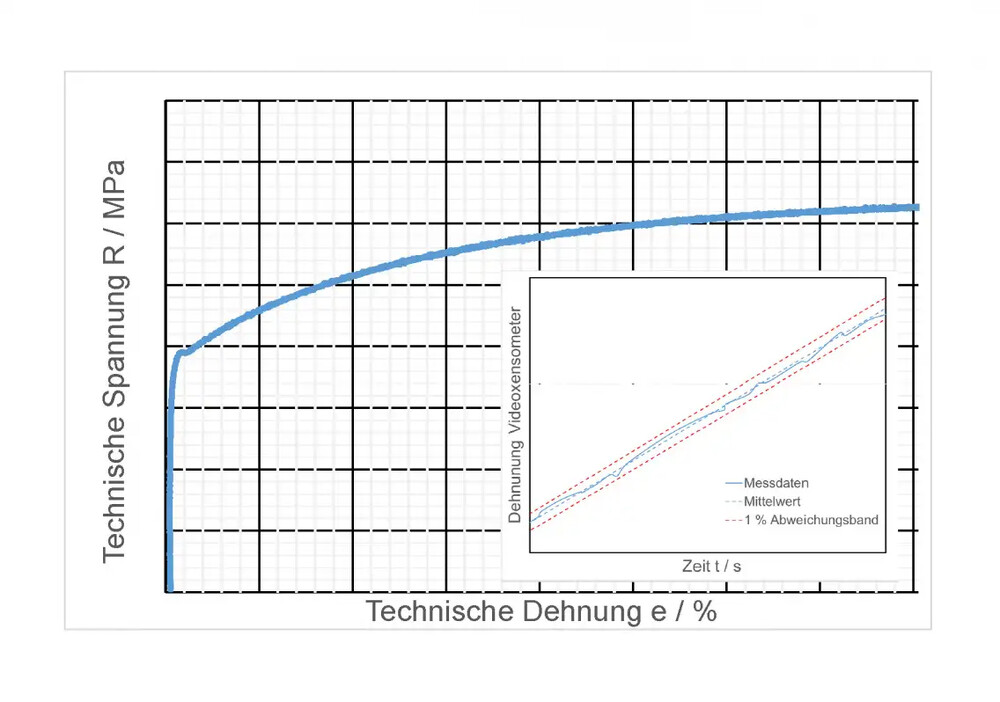

A nagy, akár 2000 Hz-es képfelvételi sebesség ellenére a képkiértékelő szoftver nem igényel nagy teljesítményű számítógépet. A FORM+TEST DIGIMAXX vezérlők ezt a jelet optimálisan dolgozzák fel a vezérlés során. Példaként egy DIN EN ISO 6892 szerinti szakítóvizsgálat folyási görbéje mutatja, hogy stabil és pontos mért értékek érhetők el a reprodukálható eredmények érdekében.

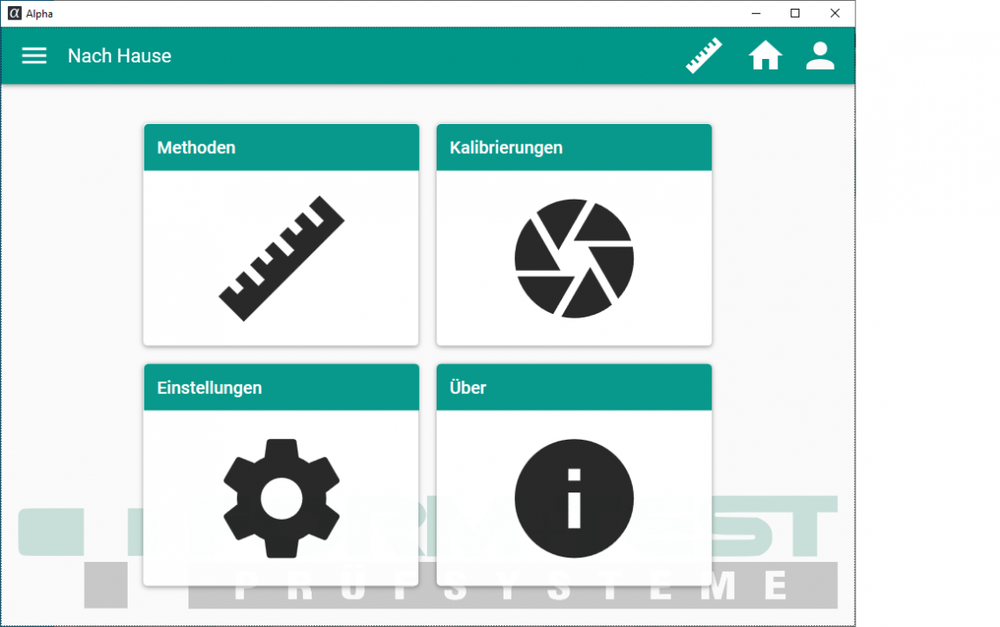

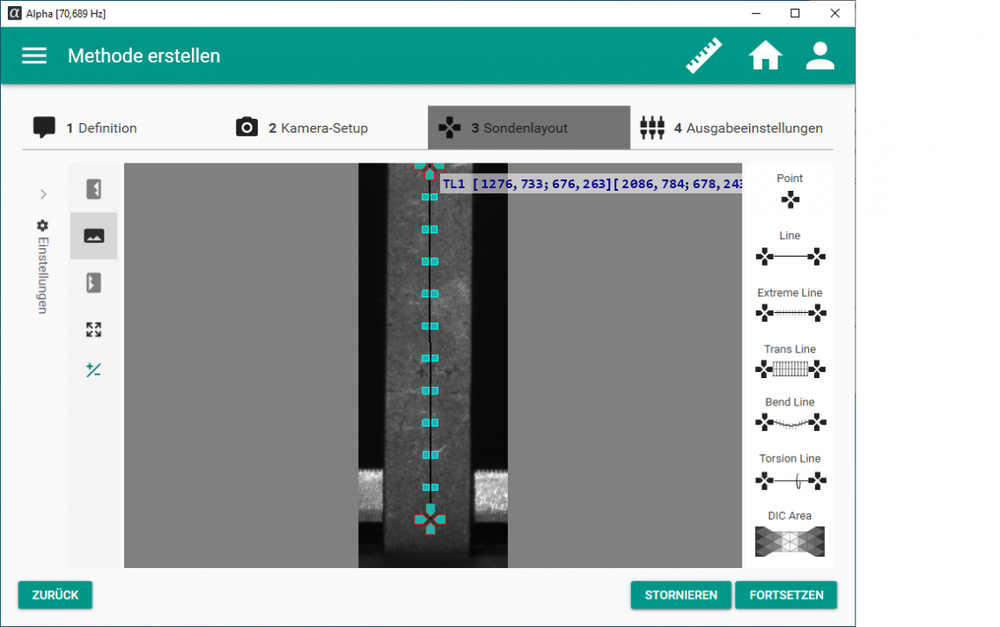

A FORM+TEST videós extenzométerének beállítása rendkívül egyszerű, így elkerülhetők az alkalmazási hibák. Az eszköz automatikusan kalibrálható az „a” szoftvercsomag segítségével. Emellett vizsgálati sablonok is létrehozhatók, és a különböző elemzésekhez tartozó alapértelmezett beállítások elmenthetők. Az extenzométer gyorsan és univerzálisan használható, számos speciális eszközt helyettesítve.

Különlegessége, hogy a torziós terhelések mérése egyetlen kamerával is lehetséges. A klasszikus hosszanti, keresztirányú és hajlító alakváltozások kiértékelésén túl egy speciális szoftvercsomag segítségével egy teljes felület elemzése is megvalósítható. Ez különösen hasznos inhomogén anyagok esetén, mivel a leggyengébb terület és a tönkremenetel kezdete is az elemzési tartományon belül meghatározható.
